8 клас. Креслення. Графічна робота №11. Знаходження проекцій точок на поверхні предмета

Нагадування

Для побудови зображень низки деталей необхідно вміти знаходити проекції окремих точок. Наприклад, важко викреслити вид зверху деталі, наведеної на рис. 139 не будуючи горизонтальних проекцій точок А, В, С, D, Е, F та ін. Завдання знаходження проекцій точок по одній, заданої поверхні предмета, вирішується так. Спочатку знаходять проекції поверхні, де розташована точка. Потім, провівши лінію зв'язку проекції, де поверхня зображується лінією, знаходять другу проекцію точки. Третя проекція лежить на перетині ліній зв'язку. Розглянемо приклад. Дано три проекції деталі (рис. 140, а). Задана горизонтальна проекція точки А, що лежить на видимій поверхні. Потрібно знайти решту проекцій цієї точки.

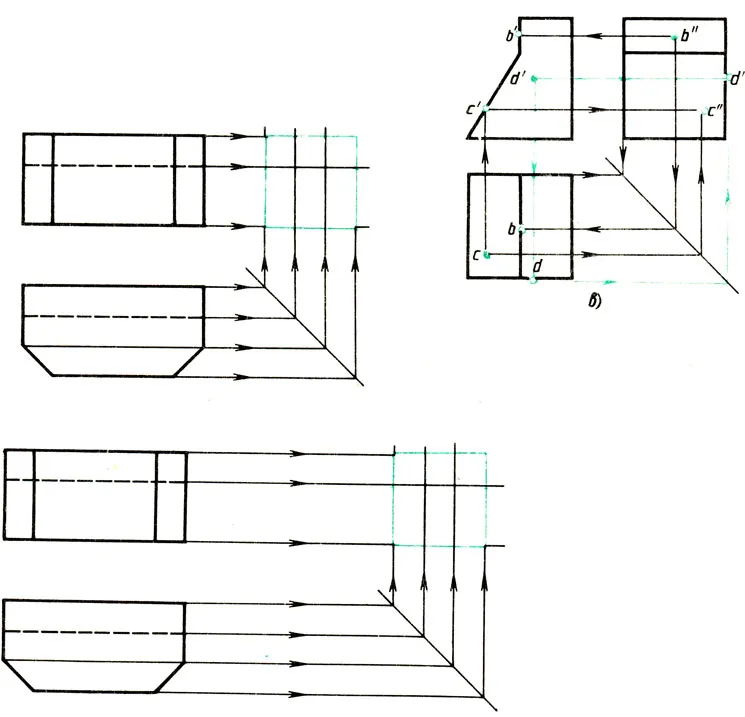

Насамперед треба провести допоміжну пряму. Якщо дано два види, то місце допоміжної прямої на кресленні вибирають довільно, правіше виду зверху, так щоб вид зліва опинився на потрібній відстані від головного виду (рис. 141).

Завдання №1

Запишіть у робочого зошита, яким проекціям точок, позначених на видах цифрами, відповідають точки, позначені на наочному зображенні літерами у прикладі, наприклад: точка В - 3,3',3''

Знайдіть недостатні проекції точок, заданих однією проекцією на видимих ​​поверхнях предмета (рис. 146). Позначте їх літерами. Задані проекції крапок виділіть кольором. Вирішити завдання допоможе наочне зображення.

Завдання №2

Завдання виконати у робочому зошиті по варіантам

І варіант - а

ІІ варіант -б

Завдання №3
