Технічний рисунок
Аксонометричне зображення предмета, виконане від руки, з додержанням його пропорцій в розмірах на око, називають технічним рисунком. Технічними рисунками користуються тоді, коли потрібно швидко і зрозуміло показати на папері форму предмета. Під час виконання технічних рисунків додержують тих самих правил, що й під час побудови аксонометричних проекцій: під тими ж кутами розміщують осі, розміри відкладають уздовж осей або паралельно їм. Вибір виду аксонометричної проекції, на основі якої буде виконуватись технічний рисунок, залежить від форми зображуваного предмета. В першу чергу при цьому враховують простоту побудов на рисунку і можливість якнайповніше передати форму предмета.
Технічний рисунок зручно виконувати на папері в клітинку. Це полегшує проведення ліній і виконання побудов.
Запитання для фронтального опитування:
1.Що являє собою технічний рисунок предмета?
2.Чим технічний
рисунок відрізняється від аксонометричної проекції?
3.Як полегшують
виконання побудов на технічному рисунку?
4.Яка послідовність викреслювання ескізу.

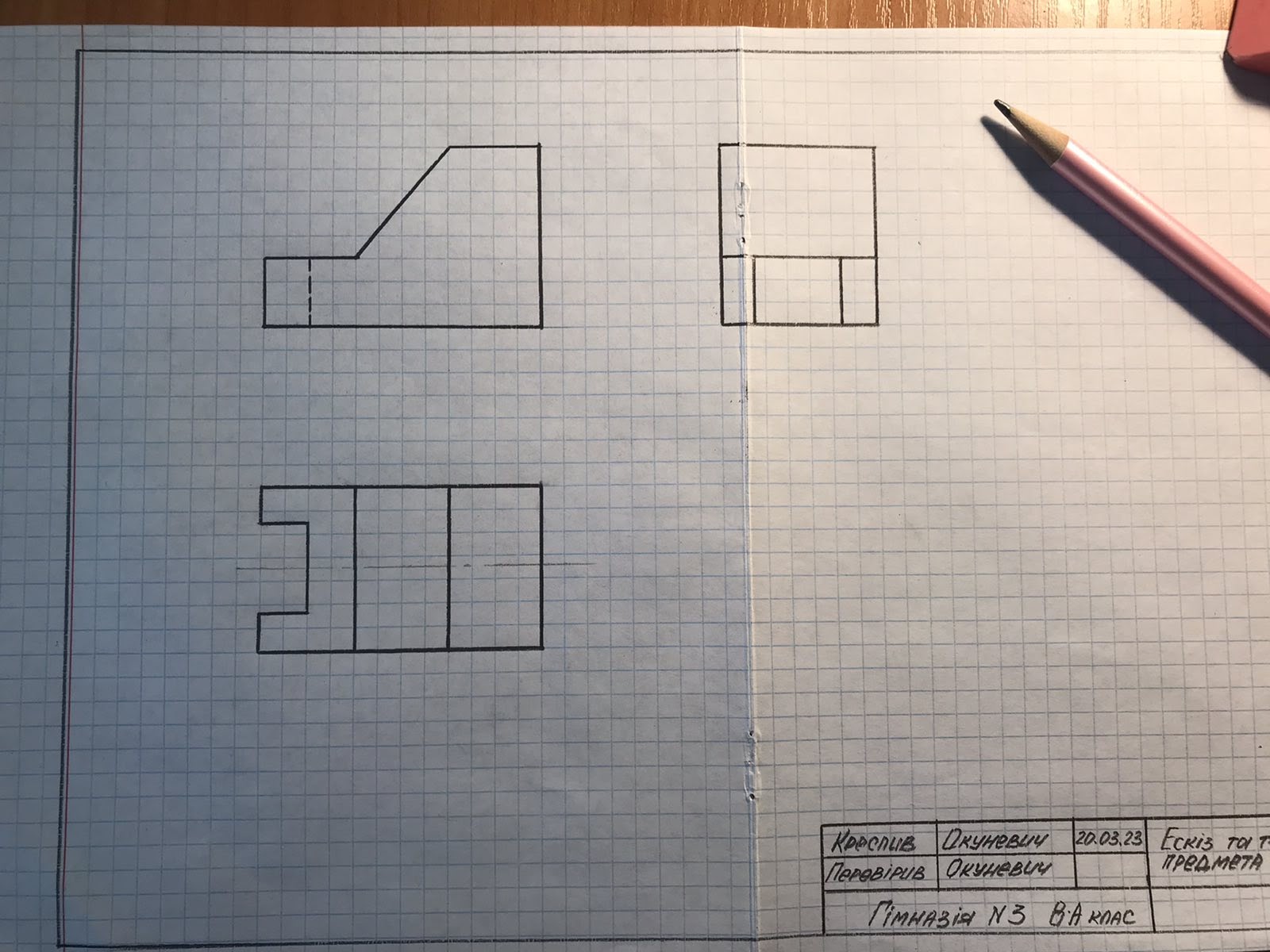

Графічна робота №8. Ескіз та технічний рисунок предмета нескладної форми.
Вам на допомогу!
